Heeft u een Tedsen handleiding nodig? Dit is de technische ondersteuningspagina voor Tedsen besturingssystemen en accessoires. Hier vindt u een uitgebreide selectie aan handleidingen, gebruiksaanwijzingen en aansluitschema’s die essentieel zijn voor de installatie, bediening en het onderhoud van uw Tedsen producten. Deze documenten zijn bedoel als ondersteuning bij een storing van uw Tedsen systeem. Wij begrijpen echter als geen ander dat het oplossen van een storing niet altijd een eenvoudig probleem is. Daarom staan onze professionals direct voor u klaar om de storing aan uw Tedsen systeem op te lossen. Zo kunt u direct weer profiteren van een uitstekend werkend systeem.
Schakel direct een specialist in:
Storing diagnose foutcodes Tedsen MO710
Bij een foutcode van de Tedsen MO710 knippert een rood ledje in de besturingskast. Het aantal keren dat het ledje knippert geeft de daadwerkelijke storing aan. Hieronder vindt u de foutcodes en bijbehorende oplossingen.
2 x aan → uit (Foutcode 1): Dipschakelaar versteld zonder bevestiging.
Oplossing: Druk kort op de LERN toets.
3 x aan → uit (Foutcode 2): Beide eindschakelaars zijn tegelijk verbroken.
Oplossing: Controleer de eindschakelaars.
4 x aan → uit (Foutcode 3): Foutmelding fotoceltest boveninloop.
Oplossing: Controleer de fotocel of bedrading.
5 x aan → uit (Foutcode 4): Foutmelding fotoceltest dagopening.
Oplossing: Controleer de fotocel of bedrading.
6 x aan → uit (Foutcode 5): Foutmelding boveninloopbeveiliging.
Oplossing: Controleer de beveiliging of bedrading.
7 x aan → uit (Foutcode 6): Foutmelding sluitkantbeveiliging.
Oplossing: Controleer de beveiliging of bedrading.
8 x aan → uit (Foutcode 7): Beveiliging motorlooptijd heeft de aandrijving gestopt omdat de eindschakelaar niet is bereikt.
Oplossing: Controleer de eindschakelaars of leer de motorlooptijd opnieuw.
9 x aan → uit (Foutcode 8): De spanning van Uext 12V is buiten het geoorloofde bereik. Besturing vergrendeld.
Oplossing: Mogelijk wordt teveel stroom van Uext 12V afgenomen of is er sprake van een kortsluiting.
10 x aan → uit (Foutcode 9): De spanning van Uext 24V is buiten het geoorloofde bereik. Besturing vergrendeld.
Oplossing: Mogelijk wordt teveel stroom van Uext 24V afgenomen of is er sprake van een kortsluiting.
11 x aan → uit (Foutcode 10): Foutmelding in het opslaan van de gegevens.
Oplossing: Roep het leermenu op en leer opnieuw (motorlooptijd, tijden etc.).
12 x aan → uit (Foutcode 11): Opslaan van gegevens niet mogelijk. Fout in processor, deze is niet door u te herstellen.
Oplossing: Vervang de besturing en stuur deze naar de fabriek voor reparatie.
13 x aan → uit (Foutcode 12): Fout in aanspreekbaarheid van stop en TH.
Oplossing: Motorrelais of Triac defect.
14 x aan → uit (Foutcode 13): Fout in uitgang (vermogensdeel) vastgesteld.
Oplossing: Motorrelais of Triac defect.
Ondersteuning nodig bij een Tedsen storing?
Als u ondanks de uitgebreide documentatie nog steeds problemen ondervindt, aarzel dan niet om contact op te nemen met onze technische ondersteuning. Onze ervaren technici staan klaar om u te helpen met elk probleem, zodat uw Tedsen systeem snel weer optimaal functioneert.
Voor directe hulp of om een afspraak te maken, kunt u ons bellen. Wij zorgen ervoor dat uw Tedsen producten snel en veilig weer in bedrijf zijn, zodat u zich geen zorgen hoeft te maken over technische details.
Technische info
Handleidingen, gebruiksaanwijzigingen en aansluitschema’s
Beschikbare documentatie voor Tedsen
Om u snel en gemakkelijk toegang te bieden tot de benodigde informatie, hebben we de documentatie in verschillende categorieën ingedeeld. Hieronder vindt u een overzicht van de beschikbare documenten.
Installatiehandleidingen
Installatiehandleidingen bieden gedetailleerde stappen voor de correcte installatie van Tedsen producten. Deze handleidingen zijn van cruciaal belang voor een veilige en betrouwbare installatie, of u nu een professional of een doe-het-zelver bent:
• Een Tedsen MO710R aansluitschema en gebruiksaanwijzing: Deze handleiding biedt gedetailleerde instructies voor de installatie en configuratie van de MO710R, inclusief schema’s voor elektrische aansluitingen.
• En een MO710A aansluitschema en gebruiksaanwijzing: Een uitgebreide gids voor het installeren van de MO710A, met aandacht voor correcte bedrading en afstelling.
• En een Tedsen MO713 handleiding en aansluitschema: Instructies voor de installatie en afstelling van de MO713, inclusief alle noodzakelijke aansluitingen en configuraties.
Gebruikershandleidingen
Gebruikershandleidingen richten zich op het dagelijkse gebruik en onderhoud van Tedsen producten. Ze bieden duidelijke instructies om uw apparatuur optimaal te benutten en helpen bij het verlengen van de levensduur:

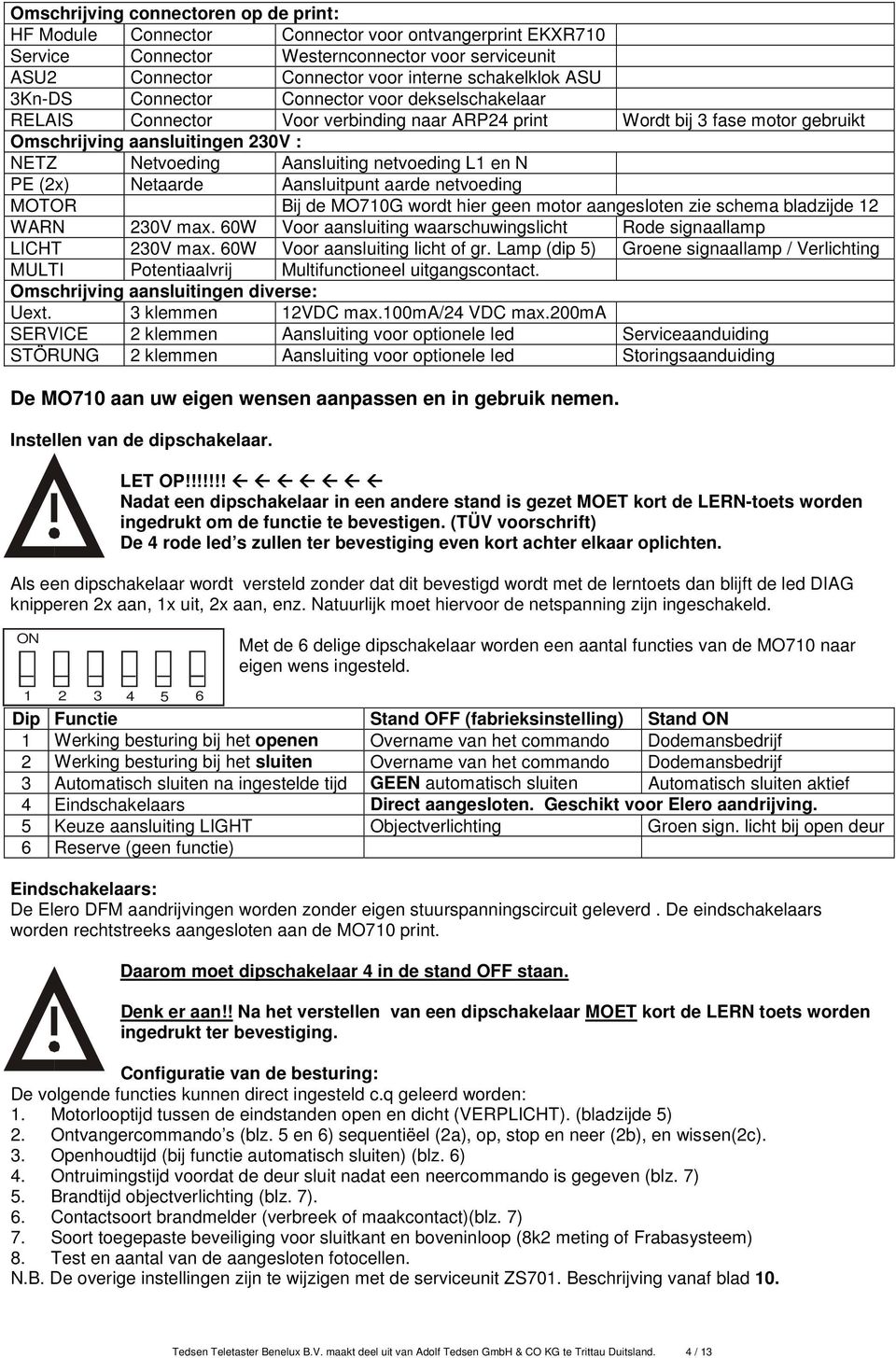

• Tedsen MO710R(F)EE handleiding en aansluitschema: Een uitgebreide handleiding voor het gebruik van de MO710R(F)EE, inclusief tips voor dagelijkse bediening en eenvoudige probleemoplossing.

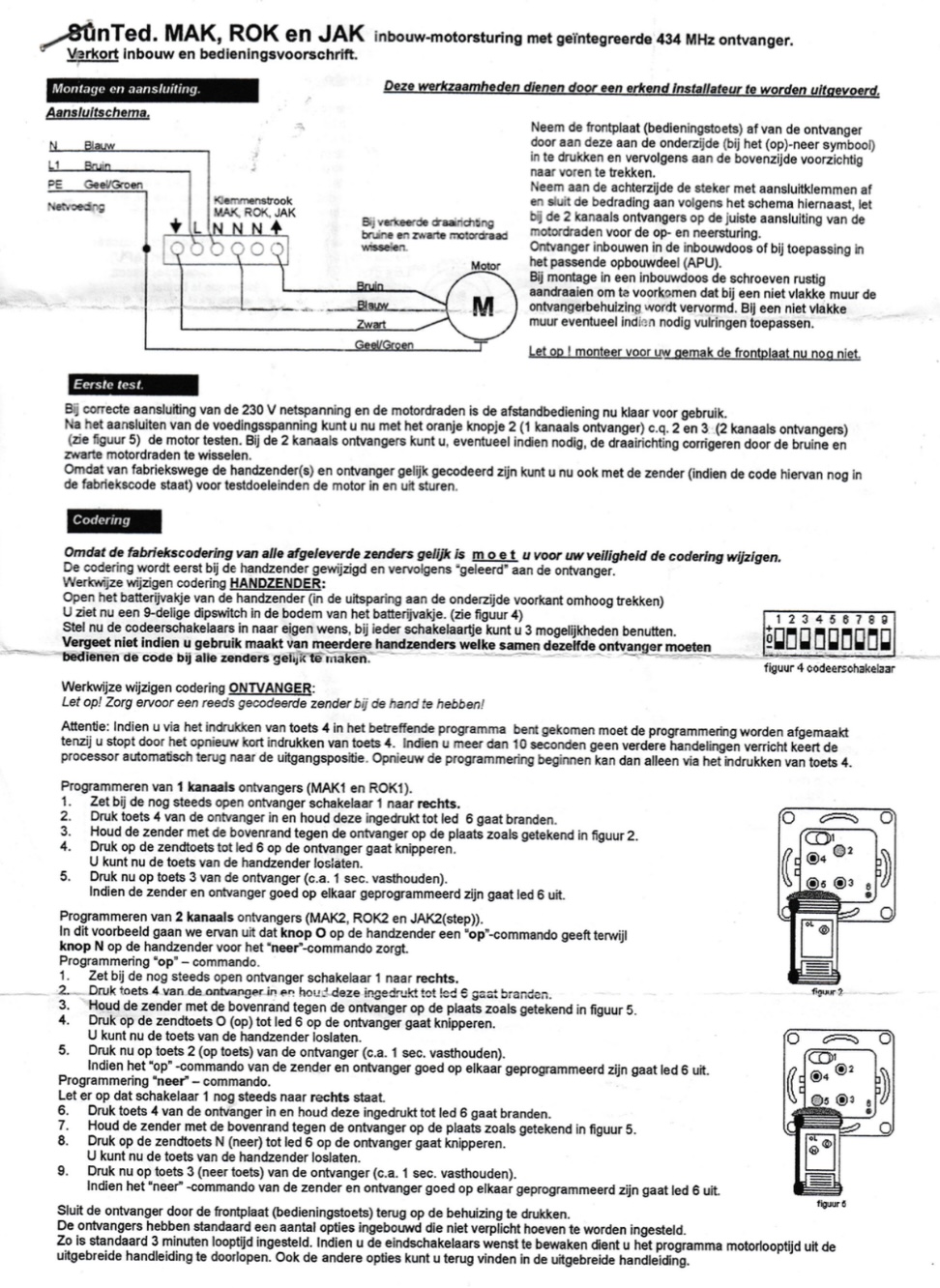

• Sun Ted programmeren ontvanger en handzender: Deze handleiding biedt stapsgewijze instructies voor het programmeren van de Sun Ted ontvanger en handzender, cruciaal voor een correcte synchronisatie en werking.
Aansluitschema’s
Aansluitschema’s zijn essentieel voor een veilige en correcte elektrische installatie van uw Tedsen producten. Deze schema’s geven een gedetailleerd overzicht van de benodigde bedrading en aansluitpunten:
• Tedsen-MO710A Handleiding en aansluitschema: Dit schema biedt een gedetailleerd overzicht van de elektrische aansluitingen voor de MO710A, essentieel voor een nauwkeurige en veilige installatie.

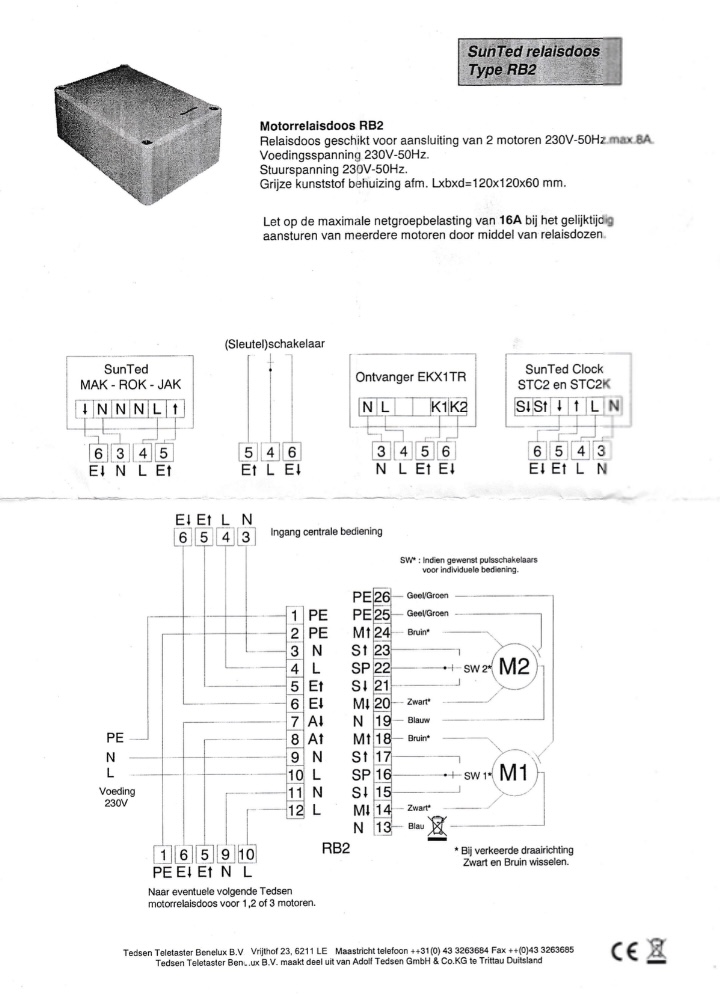

• Sun Ted relaisdoos RB2 aansluitschema: Een schema voor de elektrische aansluiting van de Sun Ted relaisdoos RB2, met nadruk op correcte bedrading en aansluiting voor veilige werking.
